H01高柔性PVC非屏蔽产品介绍

导体采用超细铜丝（0.08mm）绞合而成，0.5mm，导体采用分组绞合；
电缆采用包带式结构，手感柔软；
规范安装使用情况下，使用寿命可达1500万次以上，适合高速运动拖链中使用；
非常适合于机械手、贴标机、点胶机、雕刻机等设备的高速弯折拖链内使用；

H01高柔性PVC技术参数

绝缘：高机械性能PVC混合物
弯曲半径：行程<10米时，最小弯曲半径7.5×d，耐折1500万次以上；行程≥10m米时，最小弯曲半径10×d
温度：拖链+5°C至+105°C/固定-20°C至+105°C（符合DINEN50305标准）
最大架空/滑行速度：5米/秒,3米/秒
最大加速度：50米/秒²
额定电压：300/300V
测试电压：2000V
阻燃：符合IEC 60332-1、FT1、VW-1
导体：多股超细精绞裸铜丝
芯线绞合：芯线数<12：芯线以短节距绞合在一起；芯线数≥12：分层或分组式绞合，分组式具有特殊的抗扭力结构；

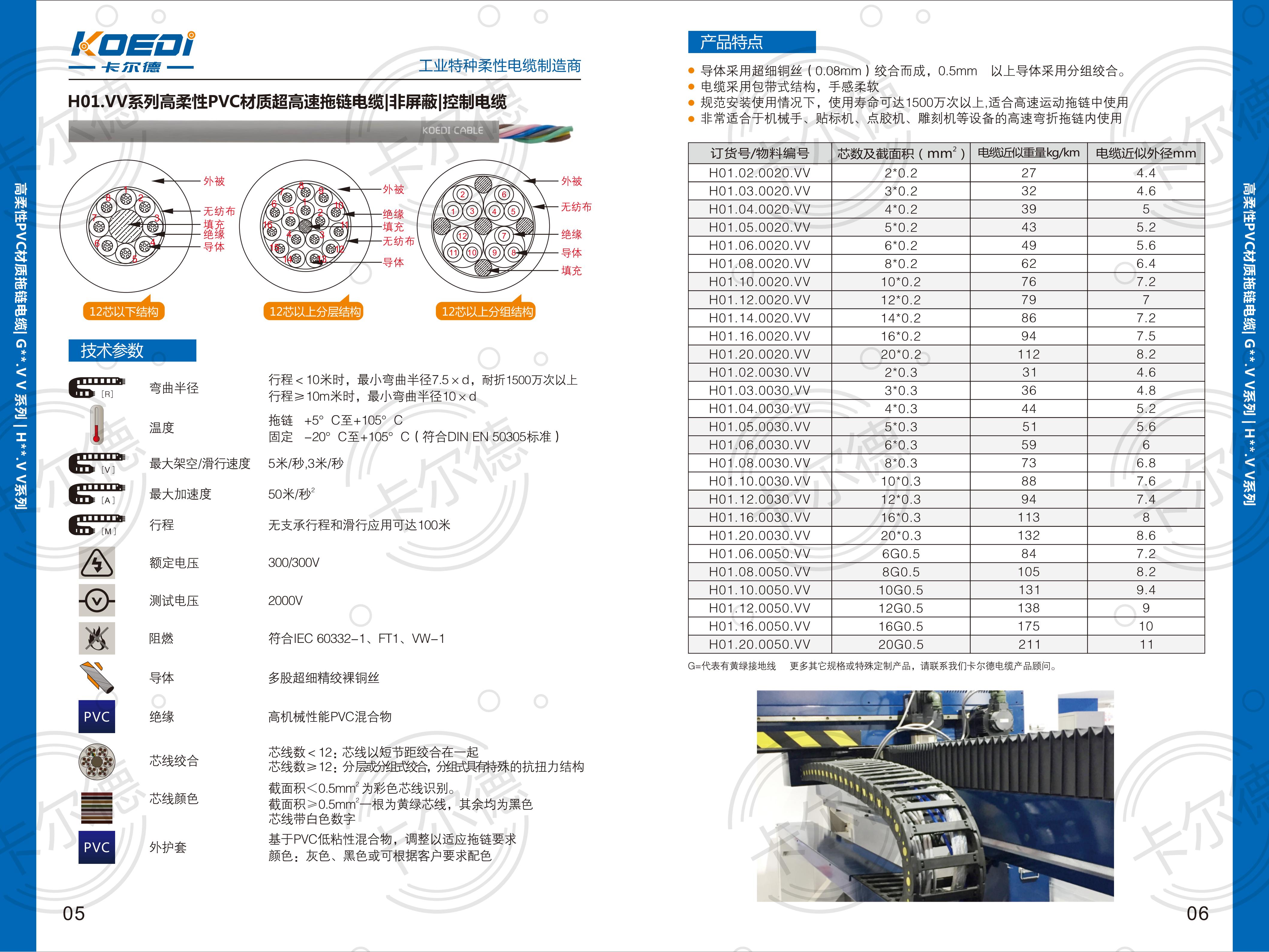

H01产品实拍图

H01

H01选型资料

H01订货号/物料编号	芯数及截面积（mm²)	电缆近似重量kg/km	电缆近似外径mm
H01.02.0020.VV	2*0.2	27	4.4
H01.03.0020.VV	3*0.2	32	4.6
H01.04.0020.VV	4*0.2	39	5
H01.05.0020.VV	5*0.2	43	5.2
H01.06.0020.VV	6*0.2	49	5.6
H01.08.0020.VV	8*0.2	62	6.4
H01.10.0020.VV	10*0.2	76	7.2
H01.12.0020.VV	12*0.2	79	7
H01.14.0020.VV	14*0.2	86	7.2
H01.16.0020.VV	16*0.2	94	7.5
H01.20.0020.VV	20*0.2	112	8.2
H01.02.0030.VV	2*0.3	31	4.6
H01.03.0030.VV	3*0.3	36	4.8
H01.04.0030.VV	4*0.3	44	5.2
H01.05.0030.VV	5*0.3	51	5.6
H01.06.0030.VV	6*0.3	59	6
H01.08.0030.VV	8*0.3	73	6.8
H01.10.0030.VV	10*0.3	88	7.6
H01.12.0030.VV	12*0.3	94	7.4
H01.16.0030.VV	16*0.3	113	8
H01.20.0030.VV	20*0.3	132	8.6
H01.06.0050.VV	6G0.5	84	7.2
H01.08.0050.VV	8G0.5	105	8.2
H01.10.0050.VV	10G0.5	131	9.4
H01.12.0050.VV	12G0.5	138	9
H01.16.0050.VV	16G0.5	175	10
H01.20.0050.VV	20G0.5	211	11

H02高柔性PVC带屏蔽产品介绍

电缆采用包带式结构，采用优化的超细导体（0.08mm），手感柔软，特别耐折。
带有镀锡铜丝编织屏蔽，最大程度消除干扰。
主要应用于各自动化设备、机床拖链内的信号控制电缆使用
中等耐油，较好的耐磨性能
规范安装使用情况下，可到1500万次以上使用寿命。适合高速运动拖链中使用

H02高柔性PVC技术参数

使用温度范围（移动安装）：在拖链中使用且行程次数>50.000时为+5°C至+80°C；行程<10米时，最小弯曲半径7.5×d，耐折1500万次以上；行程≥10m米时，最小弯曲半径10×d
使用温度范围（固定铺设）：-20°C至+105°C，最小弯曲半径为5倍电缆直径
最大架空/滑行速度：5米/秒,3米/秒
额定电压：300/300V
测试电压：2000V
阻燃：符合IEC 60332-1-2、FT1、VW-1
绝缘：高机械性能PVC混合物
芯线绞合：芯线数<12：芯线以短节距绞合在一起；芯线数≥12：分层或分组式绞合，分组式具有特殊的抗扭力结构；
屏蔽：镀锡铜丝编织。光学覆盖约90%

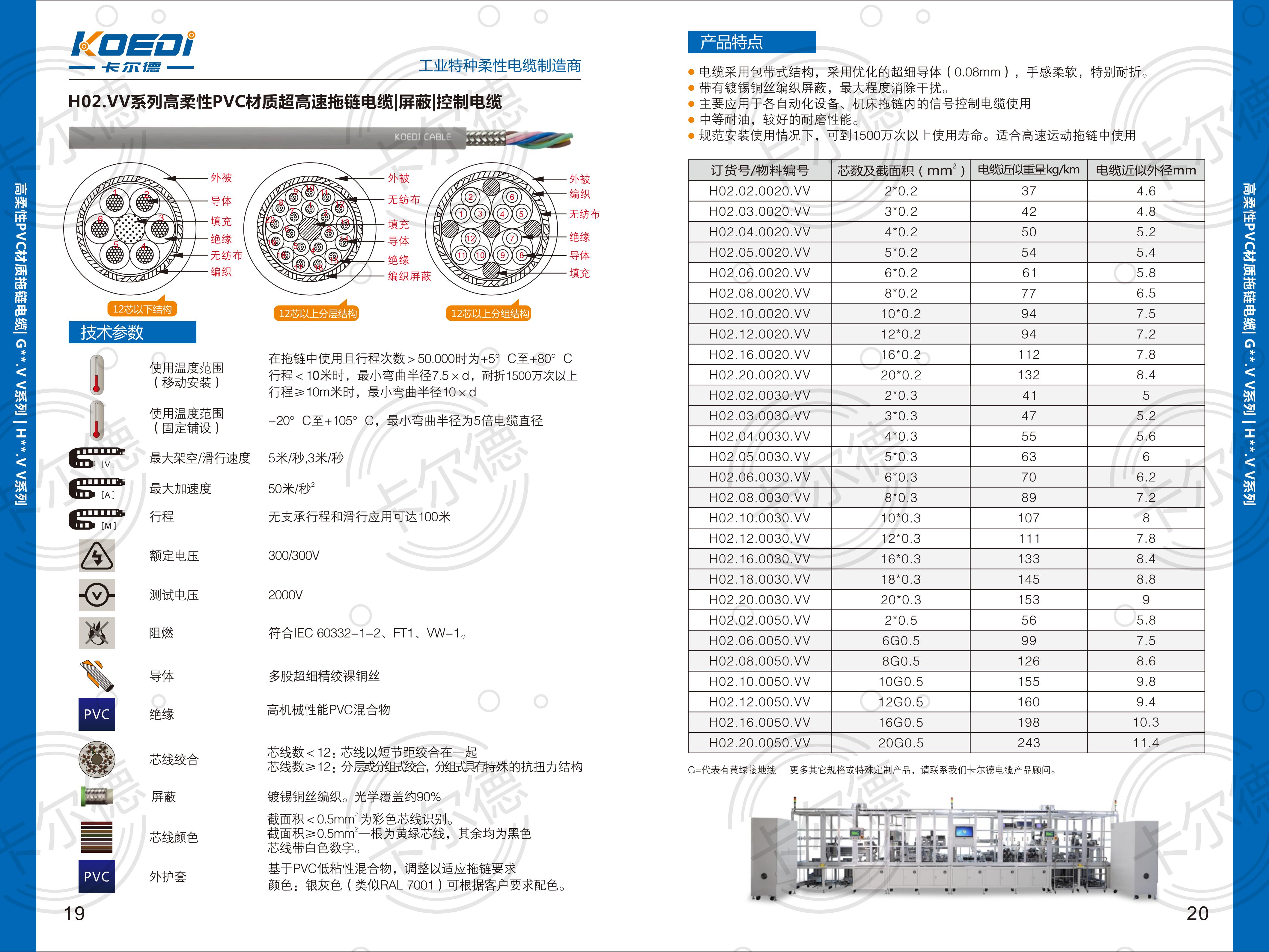

H02产品实拍图

H02

H02选型资料

订货号/物料编号	芯数及截面积（mm²)	电缆近似重量kg/km	电缆近似外径mm
H02.02.0020.VV	2*0.2	37	4.6
H02.03.0020.VV	3*0.2	42	4.8
H02.04.0020.VV	4*0.2	50	5.2
H02.05.0020.VV	5*0.2	54	5.4
H02.06.0020.VV	6*0.2	61	5.8
H02.08.0020.VV	8*0.2	77	6.5
H02.10.0020.VV	10*0.2	94	7.5
H02.12.0020.VV	12*0.2	94	7.2
H02.16.0020.VV	16*0.2	112	7.8
H02.20.0020.VV	20*0.2	132	8.4
H02.02.0030.VV	2*0.3	41	5
H02.03.0030.VV	3*0.3	47	5.2
H02.04.0030.VV	4*0.3	55	5.6
H02.05.0030.VV	5*0.3	63	6
H02.06.0030.VV	6*0.3	70	6.2
H02.08.0030.VV	8*0.3	89	7.2
H02.10.0030.VV	10*0.3	107	8
H02.12.0030.VV	12*0.3	111	7.8
H02.16.0030.VV	16*0.3	133	8.4
H02.18.0030.VV	18*0.3	145	8.8
H02.20.0030.VV	20*0.3	153	9
H02.02.0050.VV	2*0.5	56	5.8
H02.06.0050.VV	6G0.5	99	7.5
H02.08.0050.VV	8G0.5	126	8.6
H02.10.0050.VV	10G0.5	155	9.8
H02.12.0050.VV	12G0.5	160	9.4
H02.16.0050.VV	16G0.5	198	10.3
H02.20.0050.VV	20G0.5	243	11.4

2026-3-20卡尔德画册3曲(1)(4)(3)(1)(1)(2)(1)(1)(1)(1)(1)(1)(1)(3)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(3)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)_12.jpg

2026-3-20卡尔德画册3曲(1)(4)(3)(1)(1)(2)(1)(1)(1)(1)(1)(1)(1)(3)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(3)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)_19.jpg

定制说明

如需咨询某一款电缆的报价，请务必告知我关于电缆的以下信息：

1、电线规格（铜平方数，芯数，护套外径，护套材质等，是否双绞，是否屏蔽，护套颜色等）。
2、认证情况、需要数量、包装规格、发货时间。
3、提供样品的客户，我们根据样品给您实际报价。如您只有一个样品，我们看完即给您回寄！往往同一产品不同厂家理解不同，报价也不同，我们希望给您更加真实的报价。
4、如果是购买拖链电缆产品，请告知拖链运动速度的快慢程度。
5、特殊需求，请旺旺或电话联系（最好提供图片及样品）。

6、定制联系产品顾问张小姐13925822919

交易提示

每个人的时间都是宝贵的，如果您的产品，我公司不能生产，我们会直接告知，并希望您能谅解！如果您的描述详细精确，我们会以最快的速度报给您最优惠的价格（因产品成本价随时变动，我们所报价格均为短期价格）。我们非常欢迎您来我们公司实地考察，期待我们今后的长期合作！

目前，市场上的电线存在一种品种多、规格多、价格乱的现象，客户挑选时难度很大。单就我们最常用的TRVVSP 2*2*0.2平方的高柔性双绞屏蔽电缆而言，有些客户导体材料用的是比较粗的细铜丝，而我们用的是0.08的超细铜丝，编织屏蔽密度我们是达到95%以上，而有些同行仅仅不到70%。正因为种种原因，同样规格的一盘线，因为厂家不同，所选原材料不同，价格可相差20%～30%。

备注：所有首次合作的定单，采取预付订金——发货前付清余款的方式！

我们始终坚信：其他企业可以生产的，我们一定低于这个价格生产！

我们的前提是：付款及时

我们的原则是：利低量大

我们的宗旨是：保质保量，服务完善
