现场总线的定义
现场总线（Field bus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。由于现场总线具有简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。它是一种工业数据总线，是自动化领域中底层数据通信网络。现场总线控制系统由测量系统、控制系统、管理系统三个部分组成，而通信部分的硬、软件是它最有特色的部分，现场总线的产生对工业的发展起着非常重要的作用，对国民经济的增长有着非常重要的影响。现场总线主要应用于石油、化工、电力、医药、冶金、加工制造、交通运输、国防、航天、农业和楼宇等领域。
每种总线大都有其应用的领域，比如：FF、PROFIBUS-PA适用于石油、化工、医药、冶金等行业的过程控制领域LonWorks、PROFIBUS-FMS、DevieceNet适用于楼宇、交通运输、农业等领域。
DeviceNet、PROFIBUS-DP适用于加工制造业，而这些划分也不是绝对的，每种现场总线都力图将其应用领域扩大，彼此渗透。
这些总线的不同之处在于：特性阻抗不一样，传输频率不同， 接下来跟着小编一起看看卡尔德线缆所生产的总线的结构吧！
这些总线的不同之处在于：特性阻抗不一样，传输频率不同， 接下来跟着小编一起看看卡尔德线缆所生产的总线的结构吧！

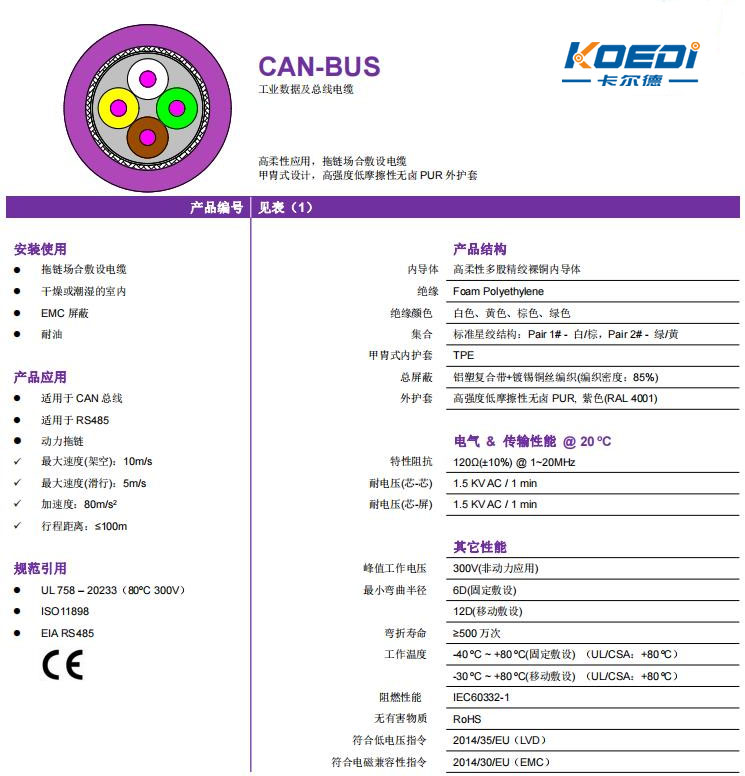

1、CANBUS总线
2芯/4芯 铝箔+镀锡屏蔽 特性阻抗 120Ω
2芯/4芯 铝箔+镀锡屏蔽 特性阻抗 120Ω

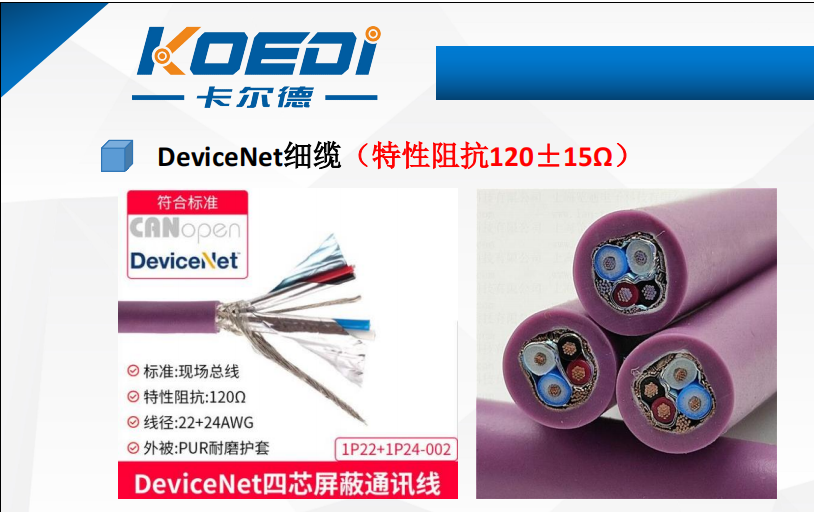

2、DeviceNET总线
粗缆:1*2*18AWG+1*2*15AWG 对对包铝箔+镀锡铜屏蔽
细缆:1*2*24AWG+1*2*22AWG 对对包铝箔+镀锡铜屏蔽
特性阻抗 120Ω
粗缆:1*2*18AWG+1*2*15AWG 对对包铝箔+镀锡铜屏蔽
细缆:1*2*24AWG+1*2*22AWG 对对包铝箔+镀锡铜屏蔽
特性阻抗 120Ω

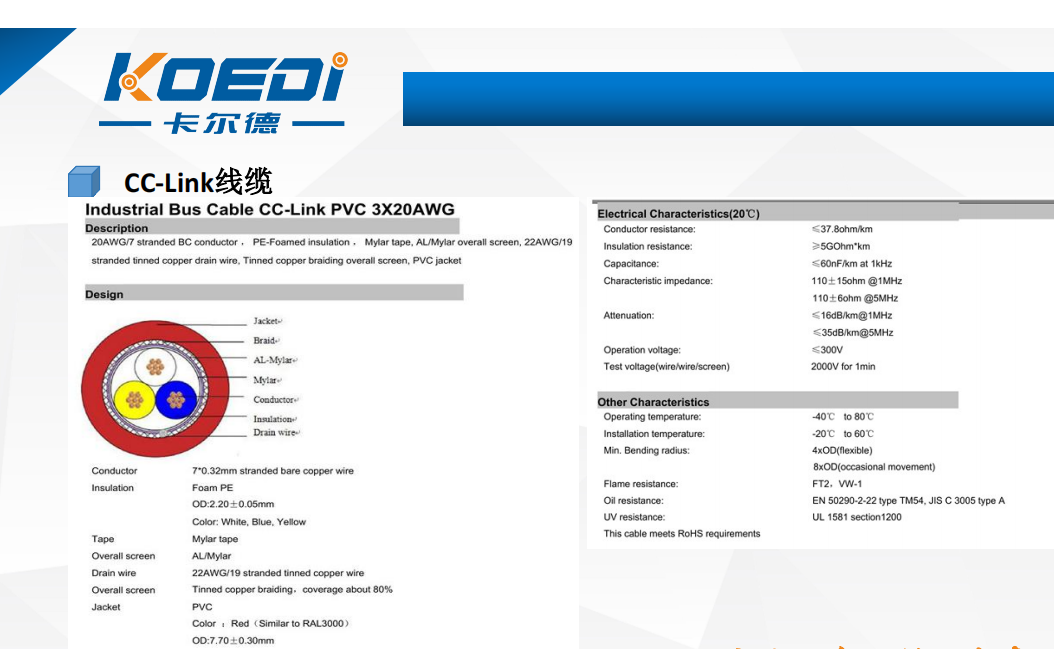

3、CC-Link总线
3芯20AWG 铝箔+镀锡铜屏蔽 绝缘使用PE 芯色：白/蓝/黄 外被：棕色，特性阻抗110Ω
4、ProfiNET总线 (RJ-45以太网线）
CAT5E 以太网线 A、B、C型 铝箔+镀锡铜屏蔽 绝缘采用PE 芯色：橙/白/蓝/黄 外被常备绿色 测试福碌克能过100米+ 特性阻抗100Ω

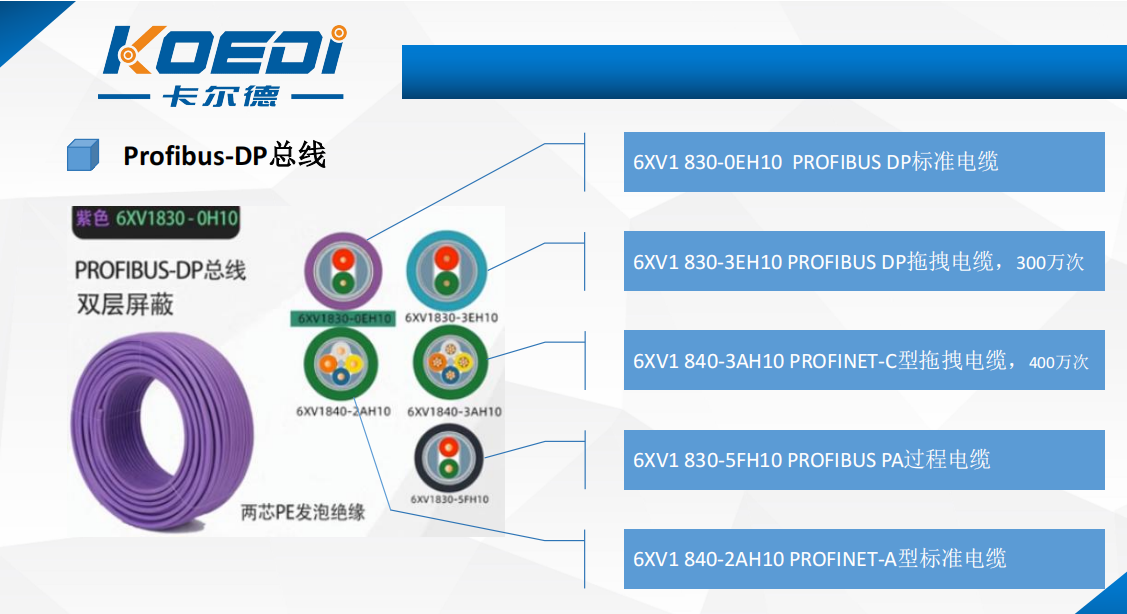

3、ProfiBUS总线
2芯0.25平方 铝箔+镀锡铜屏蔽 绝缘用发泡PE 芯色：红、绿 特性阻抗150Ω
更多祥细解说 大家可以联系小编：13925820371 微信同号
2芯0.25平方 铝箔+镀锡铜屏蔽 绝缘用发泡PE 芯色：红、绿 特性阻抗150Ω
更多祥细解说 大家可以联系小编：13925820371 微信同号
